一種水果采摘器

小創客 |王子鄂

本作品已獲國家實用新型專利

專利申請號： 201620866229.8

一種水果采摘器

告別猴兒似的在樹上上躥下跳

何況你的身手還不如猴兒

告別傳統似的竹竿打果兒

畢竟胡亂一打，沒熟的果兒也就哭暈在廁所

這種水果采摘器呀

視頻遙控

穩扎穩打

看中誰

遙控操縱臂桿

拿下即可

不傷果，不傷樹，還好玩！

我看出來了，王子鄂小朋友，

你是個淡定的智慧"吃貨”啊！

在傳統農業生產活動中的澆水灌溉、施肥、打藥，農民依靠人工估摸，全憑經驗和感覺來完成。而應用物聯網，諸如瓜果蔬菜的澆水時間，施肥、打藥，怎樣保持精確的濃度，如何實行按需供給等一系列作物在不同生長周期曾被“模糊”處理的問題，都有信息化智能監控系統實時定量“精確”把關，農民只需按個開關，作個選擇，或是完全聽“指令”， 就能種好菜、養好花。

從傳統農業到現代農業轉變的過程中，農業信息化的發展大致經歷了計算機農業、 數字農業、精準農業和智慧農業 4 個過程。

隨著新型農業的不斷推廣和科學技術的不斷進步，

新型農業已逐步應用到農業生產的各個領域，

成為農業生產中強有力的主力軍，

并促進機械裝備向智能化方向發展。

但是農業的智能化并不僅僅體現于生產

智能化，效率高的收割也是至關重要的！

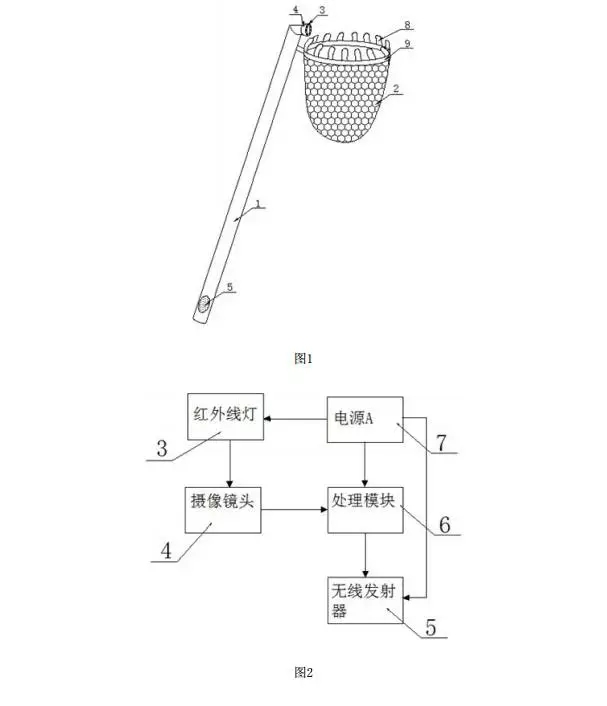

這不，我們的小創客針對水果的“智慧”采摘設計了一款水果采摘器，其特征在于：包括支撐桿、網兜、無線攝像裝置和割刀，所述支撐桿的一端傾斜設置有一鋼圈，所述網兜套設在鋼圈上，在鋼圈的周圍還設置有齒狀割刀，所述無線攝像裝置包括紅外線燈、攝像鏡頭、無線發射器、處理模塊、顯示裝置和電源A，所述顯示裝置包括殼體、顯示屏、無線接收器、中心處理器、電源B、連接桿和頭箍，所述殼體通過連接桿與頭箍相連。

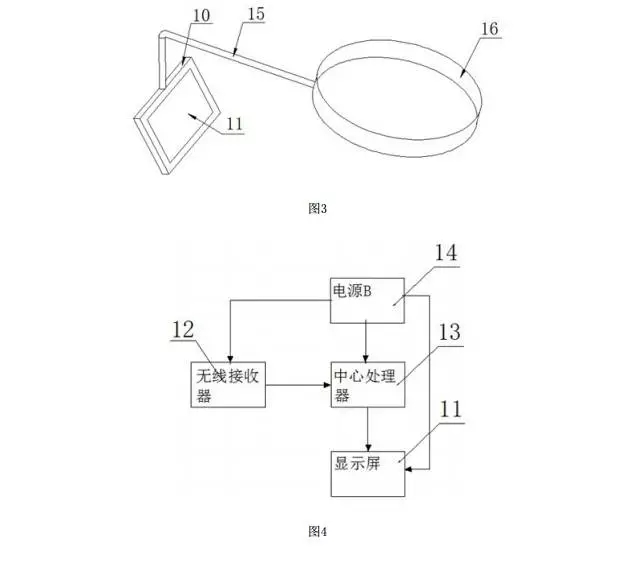

采用上述結構后，可以通過頭箍將顯示裝置戴在頭上，并采用無線發射器作為數據傳輸路徑，在采摘水果時，只要打開攝像頭，將顯示裝置拿在手上或佩戴在頭上，再拉伸支撐桿，即可通過顯示屏觀察到樹頂水果分布與成熟情況，同時也避免在采摘時傷到水果或果樹。

技術領域
[0001]本實用新型屬于一種采摘水果的工具，具體的說是一種水果采摘器。
背景技術
[0002]生活中很多果樹都長得比較高，這樣在水果成熟的季節里，如何采摘樹頂的水果也就成為一件頭痛的問題，雖然可以通過爬樹或者利用人字梯來彩摘，但它們都存在一定的安全陷患，而且由于樹葉的遮擋，樹頂上很多水果很難被發現，容易造成遺漏。
[0003]在中國專利CN20488021U中公開了一種智能型水果采摘器，包括一傾斜桿，在傾斜桿的頂部連接一水平桿，在水平桿的端部固定調有一電鋸，在電鋸一側的水平桿上設有攝像頭，攝像頭通過數據線與設在傾斜桿鉸接相連，在銜鐵與其下方的傾斜桿之間設有一復位彈簧，在銜鐵與傾斜桿鉸接處下方的斜桿內的蓄電池相連，在傾斜桿底部設有電磁鐵開關和電鋸開關。雖然通過它可清楚地觀察到高處水果的情競，避免誤傷到水果或果樹，但是它只適合用來觀察，而且由于傾斜桿上設置有顯示屏，在攜帶和使用時就多有不便。
實用新型內容
[0004]針對現有技術的不足，本實用新型的目的是提供一咱水果采摘器，通過利用無線通訊技術，獎攝像頭與顯示器分離開來，可清楚地觀察到果樹上高處水果的情況，方便摘水果時使用。
[0005]為達到上述目的，本實用新型采用如下技術方案：
[0006]一種水果采摘器，其特征在于：包括支撐桿、網兜、無線攝像裝置和割刀，所述支撐桿的一端傾斜設置有一鋼圈，所述網兜套設在鋼圈上，在鋼圈的周圍還設置有齒狀割刀，所述無線攝像裝置包括紅外線燈、攝像鏡頭、無線發射器、處理模塊、顯示裝置和電源A，所述攝像鏡頭設置在支撐桿頂部，并與鋼圈相對，攝像鏡頭的周圍設置紅外線燈，所述無線發射器設置在支撐桿下端：所述顯示裝置包括殼體、顯示民間、無線接收器、中心處理器、電源B、連接桿和頭箍，所述無線接收器由獨立電源 B供電，它會將接收到的數據信號經中心處理器處理后，在顯示屏上顯示出來，而所述殼體通過連接桿與頭箍相連。
[0007]較佳地，所述支撐桿與連接桿設置成可伸縮結構。
[0008]較佳地，所述電源A與電源B采用鋰電池。
[0009]較佳地，所述無線發射器內設置藍牙發射模塊，所述無線接收器內設置設置藍牙接收模塊。
[0010]較佳地，所述處理模塊包括感光模塊和數字處理模塊。
[0011]本實用新型的優點是：通過在水果采摘器上設置攝像頭和可以戴在頭上的顯示裝置，并采用無線發射器作為數據傳輸路徑，在采摘水果時，只要打開攝像頭，將顯示裝置拿在手上或佩戴 在頭上，再拉伸支撐桿，即可通過顯示屏觀察到樹頂水果分布與成熟情況。

隨著計算機技術的不斷進步以及自動控制系統的發展，智能化水果采摘機的出現解決目前水果種植行業面臨的困境。其利用智能化的生產方式在水果采摘過程中降低果農的勞動強度以及生產成本，并根據水果直徑直接在采摘過程中對水果進行分類，可以有效地增加整個產業的生產效率，符合水果產業化發展的需求。

智能化采摘機在水果產業中的應用可以保證水果適時采摘、提高水果質量具有重要意義，并且隨著農業向產業化發展的進程中，智能化采摘機具有廣闊的市場前景。
