在日常生活中，對于溫度經常需要進行控制或掌握，如恒溫箱、空調器、電冰箱等。本次小妙給大家介紹的水開報警器是利用雙金屬片作傳感器來控制溫度的，此裝置若稍加改動還可以作恒溫箱式其他自動報警裝置。

1、電路工作原理

水開報警器的電路很簡單，如圖所示。

整個電路由一只帶音頻振蕩器的蜂鳴器構成，其開關是利用廢舊日光燈的啟輝器內的雙金屬片制成溫度傳感器RT。當外界溫度為100度時，RT的靜動觸片剛好接觸。當RT接通時，報警器得電工作，蜂鳴器便會發出報警聲。

2、調試與安裝

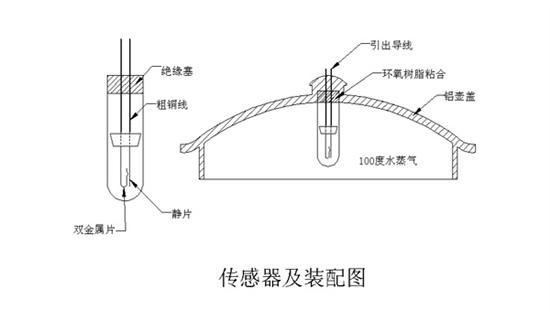

該報警器的工作原理簡單，整個裝置好與不好的關鍵是傳感器是否靈敏、準確。裝傳感器時，首先由廢啟輝器中取出靜、動觸片上端固定完好的雙金屬片，將其用鑷子夾住，放在沸騰的開水中，細心調節兩金屬片的距離，調到兩觸片剛好閉合，然后裝入細試管中，并將其靜、動觸片上端固定處焊接于兩根較粗的銅線上。兩銅絲由軟絕緣塞中穿出，再用軟導線引到裝置中。軟橡皮塞應緊緊牢固將小試管上端塞緊。傳感器的制作及安裝如下圖：

傳感器裝好后，應反復放在由90度升到100度的水中，觀察是否靈敏。此時可用萬用表電阻檔測兩根引出線的電阻來幫助調試，如果效果欠佳，應再加調試，直至靈敏為止。
